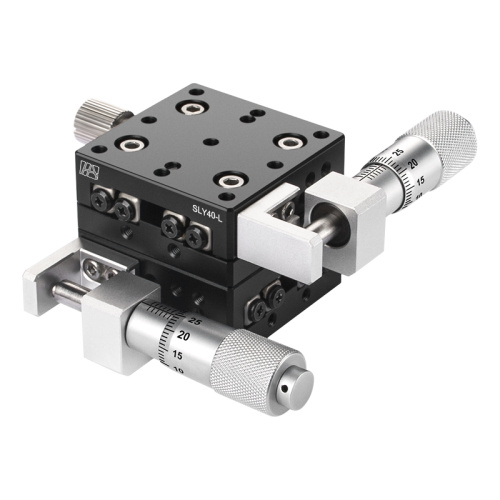

Vodicí mechanismy pro přesné polohovací plošiny

Většina stupňů využívá tři primární typy vodicích mechanismů pro jejich přesné polohovací stupně. Rybinová, lineární kuličková a křížová válečková vedení tvoří většinu. Každý mechanismus má své výhody a výběr nejlepší fáze pro vaši aplikaci může být snazší pochopením základních rozdílů.

Rybinový průvodce

Rybinový typ vedení pohybu. Povrch klouže po základně.

Rybinové vedení je základní, ekonomické provedení, které zajišťuje hladký pohyb. Plošiny, které používají rybinové vedení, jsou často levné, tenké ve směru pohybu a jejich hmotnost závisí na výrobním materiálu.

Většina rybinových stupňů je vyrobena z lehké hliníkové slitiny nebo mosazi s nízkým obsahem kadmia.

Pokud vysoká přesnost a vysoká tuhost nejsou prioritou, ale pokud jsou náklady a plynulý pohyb prioritou, rybinové vedení poskytuje nákladově nejefektivnější řešení pro vaši aplikaci.

Křížové válečkové vedení

Typy stolků se zkříženými válečky používají ortogonální válcové válečky.

Křížová válečková vedení jsou široce používána v aplikacích, které vyžadují vysokou úroveň přesnosti s velkou tuhostí. Skládají se z válcových válečků, umístěných ortogonálně v válečkové kleci, které se dotýkají kolejnic ve dvou bodech v tom, co se často nazývá „V-drážka“. Konfigurace V-drážky umožňuje větší kontakt s kolejnicemi, což má za následek obvykle vyšší nosnost, vyšší tuhost a odolnost proti přilepení a skluzu.

Vodicí stupně se zkříženými válečky jsou všechny vyrobeny s hliníkovým tělem, aby byla zajištěna nižší hmotnost vzhledem k jeho velikosti. Samotné vodicí kolejnice a válečky jsou vhodné třídy oceli potřebné pro takovou aplikaci. Kromě toho jsou válečky předem nabité, aby byla zajištěna vysoká přesnost a kvalita.

Pokud je vaším hlavním zájmem přesnost a hmotnost, budou možnosti křížového válečkového vedení odpovídat vašim potřebám.

Lineární kuličkové vedení

Stupně s lineárním kuličkovým vedením využívají volně se odvalující kuličky, které umožňují pohyb.

Lineární kuličková vedení se dodávají v různých konfiguracích. Jedna konfigurace je typ lineárního kuličkového vedení s gotickým obloukem. Oběžná dráha s gotickým obloukem umožňuje čtyři body kontaktu mezi kolejnicemi a předpjatými ocelovými kuličkami. Čtyři body kontaktu zvyšují tuhost systému a zachovává vysokou úroveň přesnosti.

Plošiny lineárního kuličkového vedení jsou obzvláště tuhé. Jevištní kolejnice jsou vyfrézovány se základnou nebo povrchem z jednoho masivního kusu nerezové oceli pomocí patentované výrobní techniky pro dosažení velmi vysoké tuhosti, vysoké přesnosti a nízké ceny.

Pokud máte na mysli tuhost a cenu, ale přesnost musí být také na místě, důrazně doporučujeme stupně lineárního vedení s kuličkou.

Každý typ vodícího mechanismu má své jedinečné výhody. Samozřejmě, že výběr nejlepšího typu nakonec závisí na vaší aplikaci. Pochopení výhod a omezení každého typu je výhodou při zvažování správné fáze pro vaše potřeby.
